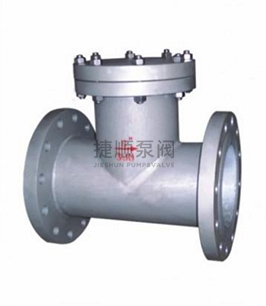

ST-Z直流式T型过滤器属于管道粗过滤器系列，安装在管道上能除去流体中的较大固体杂质，使机器设备（包括压缩机、泵等）、仪表能正常工作和运转，达到稳定工艺过程，保障 生产的作用。ST直流式T型过滤器是除去液体中少量固体颗粒的小型设备，可保护设备的正常工作，当流体进入置有 规格滤网的滤筒后，其杂质被阻挡，而清洁的滤液则由过滤器出口排出，当需要清洗时，只要将可拆卸的滤筒取出，处理后重新装入即可，因此，使用维护极为方便。

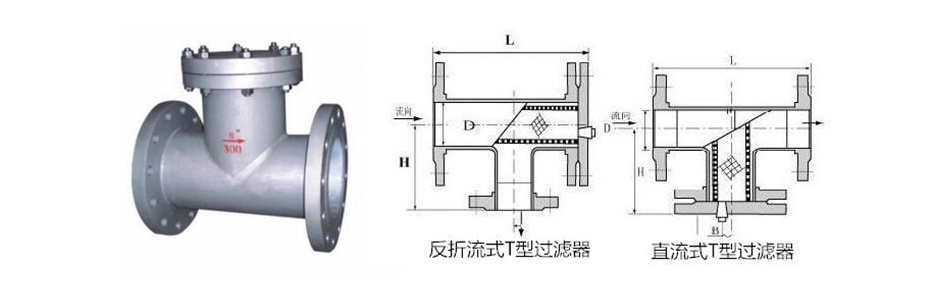

ST-F反折流式T型过滤器与正折流式T型过滤器在外形、结构、尺寸上基本相同，区别在于滤筒的丝网安装有别，正折流式丝网安装在滤筒内，反折流式丝网则安装在滤筒外，正折流式过滤的时候一般是从里向外，反折流式过滤的时候一般是从外向里，本产品的过滤网材质均是不锈钢，耐腐蚀性强，因此，是石油、化工、制药、食品等领域的过滤设备。

1、适合物料：

a、化工、石油化工生产中的弱腐蚀性物料，如：水、氨、油品、烃类等；

b、化工生产的腐蚀性物料，如烧碱、纯碱、浓稀硫酸、碳酸、醋酸、酯酸等；

c、制冷中的低温物料，如：液甲烷、液氨、液氧及各种制冷剂；

d、 轻工食品、制药生产中有卫生要求的物料，如：啤酒、饮料、乳制品、粮浆用品等。

2、过滤精度：10-480目（一般通水网为18-30目/cm2，通气网为40-100目/cm2，通油网为100-480目/cm2。）

3、工作温度：≤90℃

4、公称通径：DN25—DN600mm

5、公称压力：PN≤1.6Mpa（其它工作压力可按用户要求设计）

6、法兰标准：GB81-59（也可按用户要求制造）

7、壳体材质：A3、304、304L、316、316L

8、密封材料：聚四氟乙烯、丁腈橡胶、耐油石棉胶

1、进出口通径：

原则上过滤器的进出口通径不应小于相配套的泵的进口通径，一般与进口管路口径一致。

2、公称压力：

按照过滤管路可能出现的 高压力确定过滤器的压力等级。

3、孔目数的选择：

主要考虑需拦截的杂质粒径，依据介质流程工艺要求而定。各种规格丝网可拦截的粒径尺寸查下表“滤网规格”。

4、过滤器材质：

过滤器的材质一般选择与所连接的工艺管道材质相同，对于不同的服役条件可考虑选择铸铁、碳钢、低合金钢或不锈钢材质的过滤器。

5、过滤器阻力损失计算

水用过滤器，在一般计算额定流速下，压力损失为0.52～1.2kpa
