放空消声器是锅炉蒸汽、炼油厂加热炉、 、烘炉开工时管道排汽放空消声，亦适用于其他气体（如空气、过热蒸汽、饱和蒸汽、氮、氧及空压机、鼓风机的多余气体等）排放消声。
BDC/FC系列放空消声器由中石化北京设计院设计，多年来经广大用户使用，均反映消声效果良好。
重所周知，对于锅炉等热力装置的 门，其排汽即应避免过大的噪声，更应让汽流顺利排出，为此，以往常见的多级节流及小孔喷注的消声手段应不宜采用，这种限制历来是 门消音器的设计难点，也是 门消音器消声效果差的原因。本实用新型用于 门的消音器同样采用了抗、喷、阻的消声原理，其中以大孔扩容代替了直径较小的控流孔，在结构上更强化了抗、喷、阻消声机理，达到了理想的消声效果。

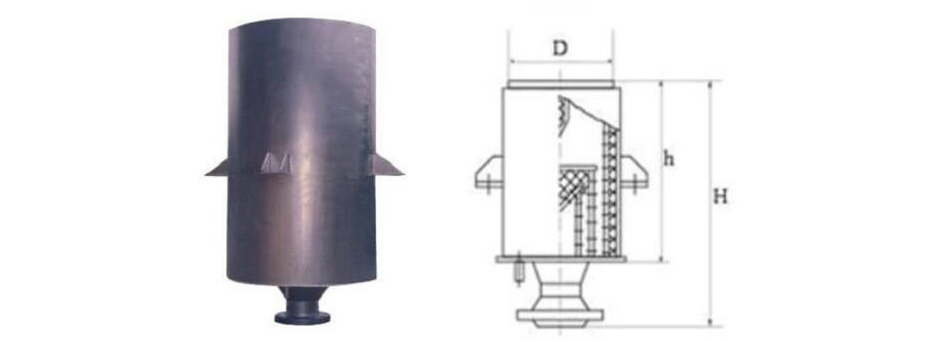

产品结构图
1、消声器的消声量能满足《工业企业噪声卫生标准》的要求；
2、消声器的适应性能；（即适应低中频谱宽带和高温高压等）
3、消声器的结构性能。（尺寸合理、造价低、寿命长等）
消声器应垂直于厂房顶安装，用型钢支架将消声器座架与厂房相固定。
为增加厂房顶高空的抗风能力，消声器体采用支承式支座，为此，消此，消声器前的排汽管应有一段膨胀弯管以吸收热胀，如原排汽管段垂直方向已装有疏水盘，则膨胀弯管要免装。
消声器体底部均设计有疏水管或疏水孔，应检查孔口应畅通。
排汽管穿出厂房顶平台的洞口，应用薄钢板制作防雨罩一只。
对 门，原则上一只 门配一只消声器， 门有单座及双座两种，对双座式可在安装时将排汽管合并成一根总管与消声器相连通，但对排汽量较大的对座式的 门，也可以安装两只消声器。
对用于除氧器、射汽式抽气器排汽等小排量的消声器，外形设计成管式，安装较为方便。安装方式如图4所示，消声器垂直地沿主厂房墙、柱安装。在墙、柱上设置型钢滑动支架，将消声器及管道架设其上，消声器排放口应对着屋顶方向。应注意，该型消声器出厂时已制有固定支座，当采用滑动支架式安装时，固定支座可以不用。
| 公称通径 | 外形尺寸 | ||
| DN | H | h | D |
| 50 | 1548 | 1300 | 600 |
| 80 | 1722 | 1450 | 700 |
| 100 | 2202 | 1900 | 800 |
| 150 | 2260 | 1950 | 850 |
| 200 | 2312 | 2000 | 900 |
| 250 | 2418 | 2100 | 950 |
| 300 | 2520 | 2200 | 1000 |
| 350 | 2578 | 2250 | 1050 |
| 400 | 2640 | 2300 | 1100 |
