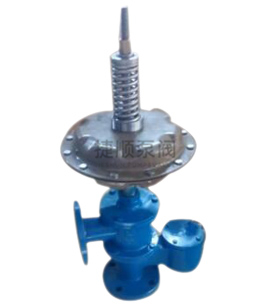

    9800型先导式储罐阻火呼吸阀
    永嘉县捷顺泵阀有限公司,为广大客户提供好的9800型先导式储罐阻火呼吸阀产品。我们愿以先进的设计和制造、用户至上的服务意识,为广大用户提供好的产品,满意的服务!
    专业服务:
    联系人:李先生
    手 机: 17857238911
    电 话: 0577-67338577
    在线服务:
    9800系列先导式阻火呼吸阀产品概述:
        先导式阻火呼吸阀又名先导式泄放阀,带有管道输送功能的用在液体储罐上及其它容器或系统中以防止由于内部压力或真空过大对这些容器或系统造成破坏。与标准泄压阀相比,先导式泄压阀有两个主要优点:1、它对设定的压力具有气密性 2、当小于设定压力的10%时,它是完全自动打开的。这些特性使得它的工作压力非常接近储存罐允许的大工作压力。高工作压力减少了蒸发和排气量,从而降低产品的损失和处理排放的成本。
    一、9800型先导式储罐阻火呼吸阀工作原理:
    1、当外面液体输入罐内时有大量气体,罐内压力达到指定压力时,作用于控制阀感应隔板的向上的力就会克服向下的弹力。控制阀开始从座滑到呼吸阀通道。这个滑动会导致圆顶帽上部的压力降低。这样,作用于主阀座的压力就会开启阀盘缓解过压状态。排放针的调节作用可以操作调节控制阀。 主阀盘可以很快上升以便全开。在调节作用方面,即使流量上升到额定调定压力的额定功率时,阀盘仍可以上升到足以维持调定压力的状态。当存储罐的压力降到控制阀的复位压力时,控制阀就会关闭。确保系统平衡。
    2、如罐内液体往外输出时,罐内油气压力小于油罐允许真空度时。罐外的大气将顶开呼吸阀的负压阀盘顶开,新鲜空气进入罐内使外界大气进入罐内,由此保证压力在一定范围内,使储罐内气压平衡。确保储罐不会出现罐体变型和振动。
    3、当吸入大气带有火花、火焰时,阻火层起到“器壁效应”的作用来阻止火焰的通过来保护储罐防止发生意外,如停止工作时呼吸阀自动关闭不会把罐内液气往外泄漏,使罐内的液体质量得到了有利的保碍.。
    二、先导式阻火呼吸阀功能作用:
          先导式阻火呼吸阀高性能密封,减少储罐内介质的泄漏;复合材料用于阀座和阀芯的制造,具有更高的腐蚀性,抗液体粘性、抗极限温度(-45~260℃)以及因阀盘冻结而造成的粘结;阀芯和阀座可现场更换,无须使用特殊工具,方便,简单;相对于一般重力加载式和弹簧式呼吸阀而言,呼吸阀有更高的密封性能,并且在超压低于10%的时候即可达到全排量。因此呼吸阀的操作压力可以很接近储罐的设计压力,从而减少蒸发损失,确保储罐正常运作、

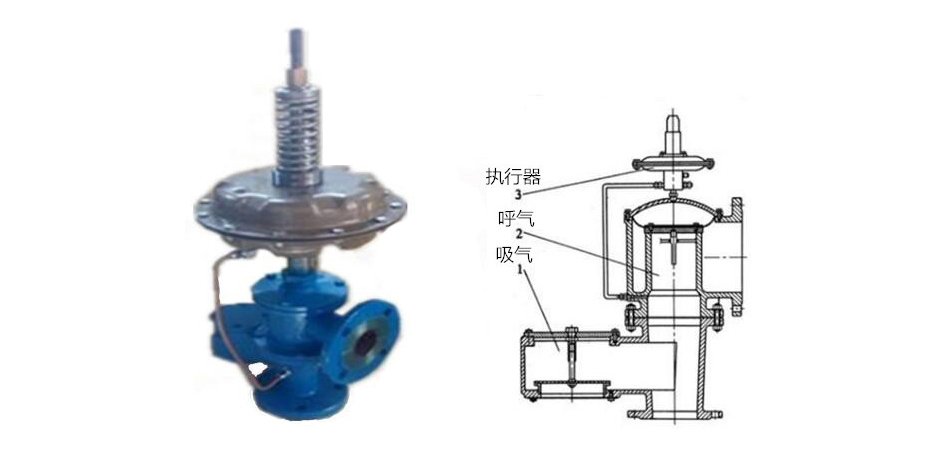

    产品结构图

    三、先导式阻火呼吸阀材质型号规格操作压力:
    型号 9800 规格 DN50-DN350 PN0.6-PN2.5
    壳体材质 AL CS 304 316 316L 导杆材质 AL 304 316 316L
    螺帽螺栓 CS 304 316 316L 密封垫片 石墨垫片金属垫片聚四氟乙烯
    正压阀盘材质 CS 304 316 316L/F4 负压阀盘材质 聚四氟乙烯 F4
    正压阀盘压力 +36 mmH2O ~ +1000mmH2O 负压阀盘压力 -25 mmH2O ~ -65mmH2O
    压力等级 1级 B级 C级 D级 环境温度 CS:-30℃~+350℃ SS:-80℃~+350℃
    连接方式 法兰连接螺纹连接 法兰标准 JB GB HG ANSI SH JIS
    设计制造标准 SY/T0511-1996 GB5908-86 外表处理 CS: paint SS:NO Paint

    四、维护与保养
    为了呼吸阀使用正常,应在3-6个月内定期将波纹阻火层拆下,清洗干净,保证阻火层上每个孔畅通,防止堵塞,确保安全正常使用。定期检查通风气正、负阀盘动作是否灵活,导杆及阀盘接触密封面有无损坏,如有损坏应立即调换。在检查维护重新安装时,应保证阀内各结合面严密配合,阀盘升降灵活。新阀启用时,应安装前清除阀盘间的防震物,否则呼吸阀将失灵。
    五、安 装
    1、呼吸阀应安装在储罐气源的高点,以降低物料蒸发损耗和以便顺利地提供通向呼吸阀直接和大的通道。通常对于立式罐,呼吸阀应尽量安装在罐顶中央顶板范围内,对于罐顶需设隔热层的储罐、
    五、可安装在梯子平台附近;
    2、当需要安装两个呼吸阀时,它们与罐顶中心应对称布置;
    3、若呼吸阀用在氮封罐上,则氮气供气管的接管位置应远离呼吸阀接口,并由罐顶部插入储罐内约200mm,这样氮气进罐后不直接排出,达到氮封的目的。


    订货须知:
    订货时请注明:产品名称、公称通径、压力等级、材质、法兰标准、操作压力等详细参数。以上产品尺寸为常规通用型号。当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。

    若已经由设计单位选定呼吸阀、阻火器、石油配件、产品型号可直接向本公司销售部订购。

    我们愿以更好的产品质量、以优惠的价格、挑战市场。
