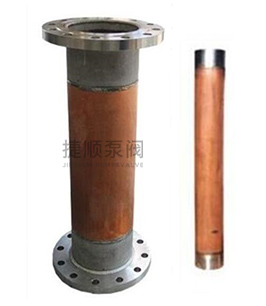

FPV/FP氧气管道阻火器产品概述：

氧气管道阻火器（FPV阀后型、FP阀前型，氧气阻火器、管道阻火器、阀前氧气管道专用阻火器、阀后氧气管道专用阻火器、全铜阻火器、不锈钢阻火器、防爆阻火器、法兰阻火器、焊接阻火器、高压阻火器、气体阻火器、全天候阻火器、防火阀、回火器、阻火阀）：本阀又名：氧气管道阻火器、氧气防火器，氧气阻火器的作用是防止外部火焰窜入存有易燃易爆气体的设备、管道内或阻止火焰在设备、管道间蔓延。防火器是应用火焰通过热导体的狭小孔隙时,由于热量损失而熄灭的原理设计制造。广泛应用于冶金、化工等行业的氧气输送管道，可切断因高速气流中杂物与管壁急剧磨擦产生的火源，管道燃爆事故的发生。

一、结构特点：

FP氧气阻火器和FPV氧气阻火器前、后阻火器是采用特种铜合金和不锈钢焊接而成，芯子采用不锈钢材料, 耐腐蚀易于清洗。用户可直接将本产品与输氧管道的适当部位焊接连通即可运行。本阻火器适用于管道DN15-500mm，工作压力不大于3MPa的氧气管道阻火之用。可以防止氧气管道阀门在突然开启时易形成的“绝热压缩”，局部温度骤升，成为着火能源；可以防止在阀门前后压差作用下，高速运动的物质微粒（如铁锈、粉尘、焊渣等）与阀后管道摩擦、撞击产生火花而成为着火能源。阻火器的使用可以迅速阻断火源，管道中燃爆事故的发生。

二、工作原理：

当火焰进入这些细小通道后就形成许多细小的火焰流。随着阻火器通道尺寸的减小，自由基与反应分子之间碰撞几率随之减少，而自由基与通道壁的碰几率反而增加，这样就促使自由基反应减低。由于通道传热面积很大，火焰通过通道壁进行热交换后，温度下降。通道尺寸减小到某一数值时，这种器壁效应就造成了火焰不能继续进行的条件，火焰即被阻止。

三、氧气阻火器参数：

公称通径	DN15-DN500	适用介质	氢气
公称压力	1.0Mpa-2.5Mpa	阀体材质	不锈钢、铜合金
适用温度	-20℃~425℃	连接方式	法兰连接、丝扣螺纹

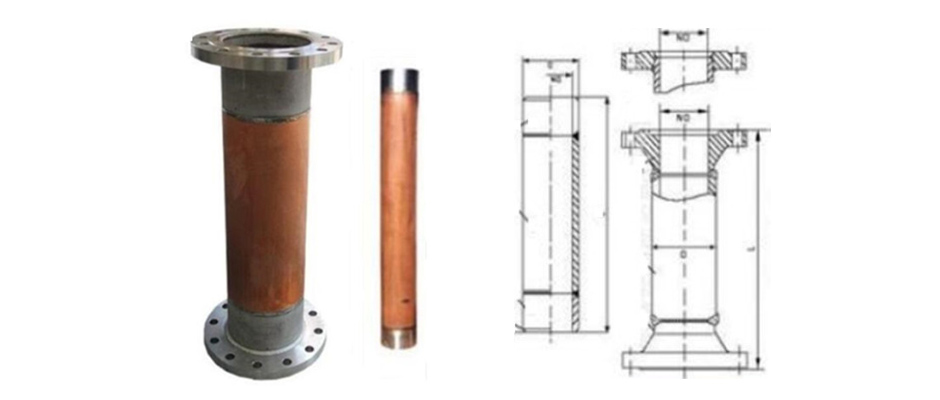

产品结构图

四、性能及材质：

公称通径（DN）		15－500
公称压力（MPa）		1.6	2.5
试验压力（MPa）	强度	2.4	3.75
	密封	1.76	2.75
适用介质		氧气
阻燃器材质		铜
接头材质		不锈钢

五、产品外形结构连接尺寸mm:

公称通径DN	FP-XT氧气管道阻火器			FPV-XT氧气管道阀门前、后阻火器
公称通径DN	型号规格	D	L	型号规格	D	L
15	FP-1.5T	18	600	FP-1.5T	18	1600
20	FP-2.0T	25	600	FP-2.0T	25	1600
25	FP-2.5T	32	600	FP-2.5T	32	1600
32	FP-3.2T	38	600	FP-3.2T	38	1600
40	FP-4.0T	48	600	FP-4.0T	48	1600
50	FP-5.0T	57	700	FP-5.0T	57	1700
65	FP-6.5T	76	700	FP-6.5T	76	1700
80	FP-8.0T	89	700	FP-8.0T	89	1700
100	FP-10T	108	700	FP-10T	108	1700
125	FP-12.5T	133	700	FP-12.5T	133	1700
150	FP-15T	159	800	FP-15T	159	1800
200	FP-20T	219	800	FP-20T	219	1800
250	FP-25T	273	800	FP-25T	273	1800
300	FP-30T	325	800	FP-30T	325	1800
350	FP-35T	377	800	FP-35T	377	2050
400	FP-40T	426	800	FP-40T	426	2300
450	FP-45T	480	800	FP-45T	480	2550
500	FP-50T	530	800	FP-50T	530	2800

六、性能要求：

法兰标准：GB、HG、SH、HGJ、JB、ANSL、JIS等标准。（用户指定，请注明压力等级）制造标准：按（石油储罐阻火器）石油储罐阻火器阻火性能和试验方法）等标准进行制造和验收：或用户指定标准。

管端氧气阻火器的阻火性能达到《石油储罐阻火器阻火性能和试验方法》规定：①阻火器壳体应能承受不小于019M Pa 的水压，无泄漏，无裂痕变形； ②阻火器应能连续阻爆试验13 次，每次都能阻火； ③阻火器应能经受耐烧试验1h，在此期间无回火。石油气体管道阻火器阻火性能和试验方法》。
