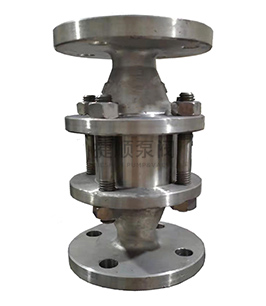

GZ-1型放空管道阻火器产品概述：
放空管道阻火器的作用是防止外部火焰窜入存有易燃易爆气体的设备、管道内或阻止火焰在设备、管道间蔓延。
一、GZ-1放空管道阻火器结构特点：
放空管道阻火器是用来阻止易燃气体、液体的火焰蔓延和防止回火而引起爆炸的安全装置。通常装在输送或排放易燃易爆气体的储罐和管线上。如火炬、加热燃烧系统、石油气体回收系统或其它易燃气体系统。
我厂进先进技术，配之先进的加工设备和完善的检测装置，生产的管道阻火器，具有结构紧凑、可靠性高，阻火芯件防爆、防腐、阻火性能强、便于清洗等优点，特别适合于氢气、氮气、氧气、液化气等特殊介质。
二、放空管道阻火器主要技术参数：
1、适用于储存闪点低于60℃的石油化工产品，如汽油、煤油、轻柴油、甲苯等。
2、工作温度≤480℃
3、壳体材质：碳钢、不锈钢：SUS304、SUS304L、SUS316、SUS316L。
4、阻火芯件材质：不锈钢波纹板。
5、防爆级别：BSS5501：IIA、IIB、IIC。
6、制造、检测标准：按GB5908-86标准执行。
7、法兰标准：HG20592-97
结构图;
产品结构图
三、管道放空阻火器规格参数：
| 产品名称 | GZ-1、FWL-1管道放空阻火器 |
| 产品型号 | GZ-1 |
| 公称通径 | DN25-DN300mm |
| 压力范围 | 1.6-4.0MPa |
| 阀体材质 | 铸钢、不锈钢 |
三、管道放空阻火器安装尺寸：
| 规格MN（mm） | 安装尺寸 | ||||||
| Mpa | D | D1 | D2 | H | Z-Φn | 螺纹 | |
| 25 | 1.0 | 85 | 115 | 130 | 180 | 4 | M12 |
| 50 | 1.0 | 125 | 165 | 185 | 220 | 4 | M16 |
| 80 | 1.0 | 160 | 200 | 235 | 260 | 8 | M16 |
| 100 | 1.0 | 180 | 220 | 260 | 280 | 8 | M20 |
| 150 | 1.0 | 240 | 285 | 315 | 340 | 8 | M20 |
| 200 | 1.0 | 295 | 340 | 370 | 380 | 8 | M20 |
| 250 | 1.0 | 350 | 395 | 435 | 400 | 12 | M20 |
| 300 | 1.0 | 400 | 445 | 485 | 430 | 12 | M20 |
