SBL-B型高低篮式过滤器产品概述:
高低篮式过滤器是在直通篮式过滤器改进的、产品都是采用焊接的形式,其具体工艺是将法兰焊接上接管上方向连接下面管道或者设备,其主要由:筒体、接管、法兰、滤网、阀阀等,过滤的精度可以根据工况定制,高低篮式过滤器的大部分筒体都是采用碳钢、不锈钢材质制造,过滤网材质都是采用不锈钢,具体的材质需要根据客户要求来确定。
高低篮式过滤器是在直通篮式过滤器改进的、产品都是采用焊接的形式,其具体工艺是将法兰焊接上接管上方向连接下面管道或者设备,其主要由:筒体、接管、法兰、滤网、阀阀等,过滤的精度可以根据工况定制,高低篮式过滤器的大部分筒体都是采用碳钢、不锈钢材质制造,过滤网材质都是采用不锈钢,具体的材质需要根据客户要求来确定。
一、高低篮式过滤器工作原理:
管道在安装时会有其它杂物带入管道,在生产中原材料中也含有杂物。管道里液体或气体经过过滤器时它的污物由过滤器收藏到滤网中,这时只要旋开主管底部的螺塞,将过滤器内的液体排净,拆卸法兰,打开壳盖清理滤网后重新装入,就能完成杂质的清理了。
管道在安装时会有其它杂物带入管道,在生产中原材料中也含有杂物。管道里液体或气体经过过滤器时它的污物由过滤器收藏到滤网中,这时只要旋开主管底部的螺塞,将过滤器内的液体排净,拆卸法兰,打开壳盖清理滤网后重新装入,就能完成杂质的清理了。
二、高低篮式过滤器产品特点:
1、过滤器的进出口通径跟相配套的泵或管路口径一致。
2、公称压力:按照过滤管路可能出现的高压力确定过滤器的压力等级。
3、孔目数的选择:主要考虑需拦截的杂质粒径,依据介质流程工艺要求而定。各种规格丝网可拦截的粒径尺寸查下表滤网规格。
4、过滤器材质:过滤器的材质一般选择与所连接的工艺管道材质相同,对于不同的服役条件可考虑选择铸铁、碳钢、低合金钢或不锈钢材质的过滤器。
5、过滤器阻力损失计算,水用过滤器,在一般计算额定流速下,压力损失为0.52~1.2kpa。
1、过滤器的进出口通径跟相配套的泵或管路口径一致。
2、公称压力:按照过滤管路可能出现的高压力确定过滤器的压力等级。
3、孔目数的选择:主要考虑需拦截的杂质粒径,依据介质流程工艺要求而定。各种规格丝网可拦截的粒径尺寸查下表滤网规格。
4、过滤器材质:过滤器的材质一般选择与所连接的工艺管道材质相同,对于不同的服役条件可考虑选择铸铁、碳钢、低合金钢或不锈钢材质的过滤器。
5、过滤器阻力损失计算,水用过滤器,在一般计算额定流速下,压力损失为0.52~1.2kpa。
高低篮式过滤器产品用途:
1、化工、石油化工生产中弱腐蚀性物料,如:水、油品、氨、烃类等。
2、化工生产中的腐蚀性物料,如:烧碱、纯碱、浓稀硫酸、碳酸、醛酸等。
3、制冷中的低温物料,如:液甲烷、液氨、液氧和各种冷剂。
4、食品、制药、生产中有卫生要求的物料,如:啤酒、饮料、乳制品、糖浆等。
1、化工、石油化工生产中弱腐蚀性物料,如:水、油品、氨、烃类等。
2、化工生产中的腐蚀性物料,如:烧碱、纯碱、浓稀硫酸、碳酸、醛酸等。
3、制冷中的低温物料,如:液甲烷、液氨、液氧和各种冷剂。
4、食品、制药、生产中有卫生要求的物料,如:啤酒、饮料、乳制品、糖浆等。

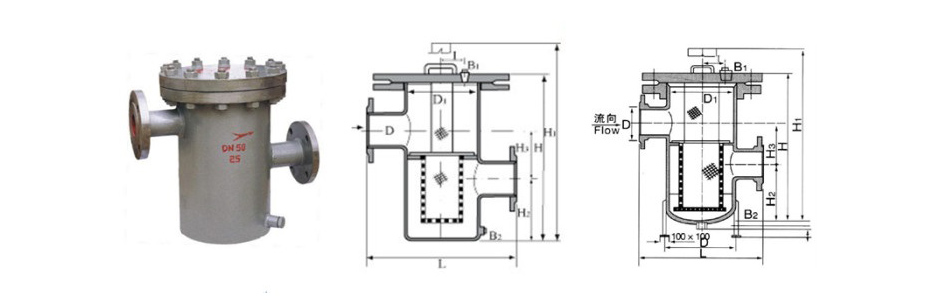

产品结构图
高低篮式过滤器主要零件材料
壳体材质 | 铸铁、碳钢 | 不锈钢 |
滤框滤网材质 | 不锈钢 | |
密封件材质 | 耐油石棉、柔性石墨、聚四氟乙烯 | |
工作温度(℃) | -30~+380 | -80~+450 |
公称压力(MPa) | 0.6~6.4 (150Lb~300Lb) | |
过滤精度(目/in) | 10-300 | |
连接方式 | 法兰、对焊 |
高低篮式过滤器外形尺寸(mm)
公称直径DN | 主要尺寸 | 排放口"B" | 参考重量(kg) | |||||
Φ | L | H1 | H2 | H3 | H(拆卸滤网距离) | |||
25 | 76 | 220 | 110 | 70 | 280 | 520 | R1/2" | 15 |
32 | 76 | 220 | 110 | 70 | 285 | 525 | 19 | |
40 | 114 | 280 | 120 | 100 | 340 | 630 | 24 | |
50 | 114 | 280 | 120 | 100 | 340 | 630 | 29 | |
65 | 140 | 330 | 160 | 110 | 400 | 750 | 40 | |
80 | 168 | 340 | 180 | 140 | 460 | 860 | 55 | |
100 | 219 | 420 | 220 | 170 | 550 | 1040 | R3/4" | 103 |
150 | 273 | 500 | 310 | 220 | 720 | 1375 | 181 | |
200 | 325 | 560 | 390 | 280 | 900 | 2005 | 303 | |
250 | 426 | 660 | 480 | 320 | 1070 | 2320 | 439 | |
300 | 478 | 750 | 640 | 400 | 1360 | 2870 | 625 |
