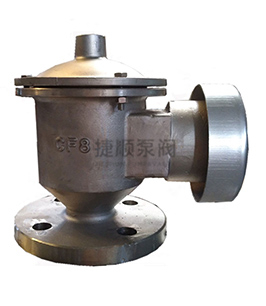

    HXF-IZ(ZFQ)阻火防爆呼吸阀
    永嘉县捷顺泵阀有限公司,为广大客户提供好的HXF-IZ(ZFQ)阻火防爆呼吸阀产品。我们愿以先进的设计和制造、用户至上的服务意识,为广大用户提供好的产品,满意的服务!
    专业服务:
    联系人:李先生
    手 机: 17857238911
    电 话: 0577-67338577
    在线服务:
    HXF-IZ(ZFQ)阻火防爆呼吸阀产品概述:

    ZFQ-1防爆阻火呼吸阀又名HXF-IZ防爆阻火呼吸阀,是根据GFQ-2防爆阻火呼吸阀进行改进的新型呼吸阀,阻火与呼吸连成一体,有利于安装;同时降低成本,其原理与QZF-89防爆阻火呼吸阀基本相同,但呼气及吸气比QZF-89呼吸阀有差距。

    一、HXF-IZ(ZFQ)阻火防爆呼吸阀工作原理:

    采用弹簧限位阀板,由正负压力决定或呼或吸。呼吸阀应该具有泄放正压和负压两方面功能,具体则是:当容器承受正压时,呼吸阀打开呼出气体泄放正压;当容器承受负压时,阻火呼吸阀打开吸入气体泄放负压。

    二、HXF-IZ(ZFQ)阻火防爆呼吸阀特点及性能:

    1、新型防爆阻火呼吸阀材质设计结构合理,阻火与呼吸连成一体,降低成本。

    2、阀盘、阀封环采用不锈钢、聚四氟乙烯材料。耐低温、防冻性能好。

    3、阻火呼吸阀是安装在固定顶罐上的通风装置,减少油品蒸发、损失,是节能减排的优良产品,能够为企业节约资源。

    4、它具有能对石油储罐内外压力进行自动调节的特点。

    5、结构简单、重量轻、易检修、安装方便。

    6、阻爆性能合格,连续13次阻爆性能试验每次都能阻火。

    7、耐低温防冻性能合格:在-42度操作2小时,压力阀盘、真空阀盘合密封均无变形现象。

    8、在常温36度连续操作72小时,动作10000次,压力阀盘、真空阀盘和导杆接触面无任何磨损合碰伤迹象,导杆升降灵敏无卡死现象。

    三、HXF-IZ(ZFQ)防爆阻火呼吸阀保养与维修:

    为了确保新型防爆阻火呼吸阀的性能达到完使用的目的,呼吸阀在半年进行检查合保养:

    1、检查压力阀盘合真空阀盘动作是否灵活,导杆阀环接触有无损伤。

    2、重新安装压力阀盘时,要保证接触面严密,导杆升降灵活。

    3、启用新的呼吸阀时,去掉阀盘间的防震物,该阀要垂直安装。还有要把呼吸阀的封盖拿掉安装,可与储罐阻火器配合使用。

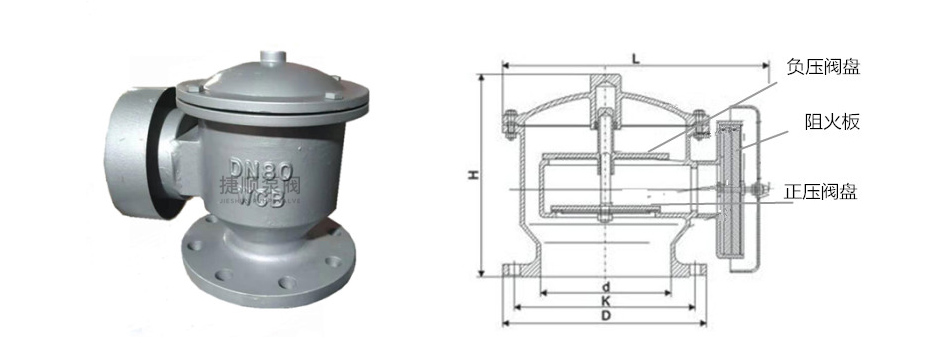

    产品结构图

    四、HXF-IZ(ZFQ)防爆阻火呼吸阀操作压力:
    A-级 正压:355Pa (36毫米水柱) 负压:295Pa (30毫米水柱)
    B级 正压:980Pa (100毫米水柱) 负压:295Pa (30毫米水柱)
    C级 正压:1765Pa (180毫米水柱) 负压:295Pa (30毫米水柱)
    五、主要外形与法兰连接尺寸PN1.0MPa:
    公称通径(mm) 安装尺寸(mm)
    D K L H n×φ
    DN25 115 85 160 165 4×14
    DN32 135 100 180 185 4×18
    DN40 145 110 190 190 4×18
    DN50 160 125 220 220 4×18
    DN80 195 160 270 260 8×18
    DN100 215 180 310 280 8×18
    DN150 280 240 380 330 8×22
    DN200 335 295 450 380 12×22
    DN250 395 350 520 420 12×22
    DN400 565 515 670 520 16×26
    保养与维修:

    为了确保新型的性能达到使用的目的。呼吸阀在半年进行检查与保养。

    1,检查压力阀盘和真空阀盘动作是否灵活,导杆阀环接触有无损伤。

    2,重新安装压力阀盘时,要保证接触面严密,导杆升降灵活。

    3,启用新的呼吸阀时,去掉阀盘间的防震物,该阀要垂直安装。


    订货须知:
    订货时请注明:产品名称、公称通径、压力等级、材质、法兰标准、操作压力等详细参数。以上产品尺寸为常规通用型号。当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。

    若已经由设计单位选定呼吸阀、阻火器、石油配件、产品型号可直接向本公司销售部订购。

    我们愿以更好的产品质量、以优惠的价格、挑战市场。
