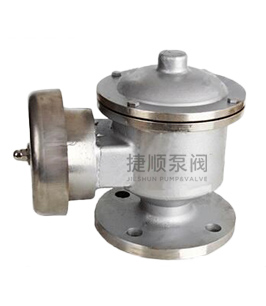

    ZFQ-1型不锈钢阻火防爆呼吸阀
    永嘉县捷顺泵阀有限公司,为广大客户提供好的ZFQ-1型不锈钢阻火防爆呼吸阀产品。我们愿以先进的设计和制造、用户至上的服务意识,为广大用户提供好的产品,满意的服务!
    专业服务:
    联系人:李先生
    手 机: 17857238911
    电 话: 0577-67338577
    在线服务:
    ZFQ-1型不锈钢全天候阻火防爆呼吸阀产品概述:

    防爆阻火呼吸阀,又名LFH-IZ阻火呼吸阀,防爆阻火呼吸阀集阻火器功能与呼吸阀功能为一体,其新颖的结构。它是石化储罐的新型设备,其优点是阻火呼吸性能好,重量轻,维修方便。

    ZFQ-1型全天候阻火防爆呼吸阀工作原理:

    全天候防爆阻火呼吸阀安装在储罐顶部,既有阻火功能又解决罐内正压,负压的气体,使罐内的液体进出没有受到阻碍,当外液体输入罐内时有大量的气体往外呼(称正压)。如罐内液体往外输出时罐内从外空气吸进罐内(称负压)。如停止工作时呼吸阀自动关闭不会把罐内液气往外泄漏,使罐内的液体质量得到了有利的保障。

    ZFQ-1型防爆阻火呼吸阀适用范围:

    防爆阻火呼吸阀适用于储存内点低于28℃的甲类油品和闪点低于60℃的乙类油品,如汽油、笨、甲笨、煤油、轻柴油、机油、原油等油品及性质相同的化工产品储罐使用,它在-35℃-60℃的温度环境中正常工作。

    ZFQ-1型防爆阻火呼吸阀特点及性能:

    1:新型防爆阻火呼吸阀材质采用:铸钢,不锈钢,铝合金耐腐蚀性好。

    2:阀盘,阀封环采用不锈钢四氟乙烯材料。耐低温,防冻性能好。

    3:该阀是安装在固定顶罐上的通风装置,减少油品的蒸发消耗,控制储罐压力作用。

    4:本阀具有通风量大,泄露量小,耐腐蚀,防冻性能好。

    5:他能对石油储罐内外压力进行自动调节的特点。

    6:结构简单,重量轻,易检修,安装方便。

    7:阻爆性能合格,连续13次阻爆性能试验每次都能阻火。

    8:耐低温防冻通性合格:在-42度操作2小时,压力阀盘,真空阀盘和密封均无变形现象,符合标准要求。

    9:在常温36度连续操作72小时,动作10000次,压力阀盘,真空阀盘和导杆接触面无任何磨损和碰伤迹象,导杆升降灵敏无卡死现象。

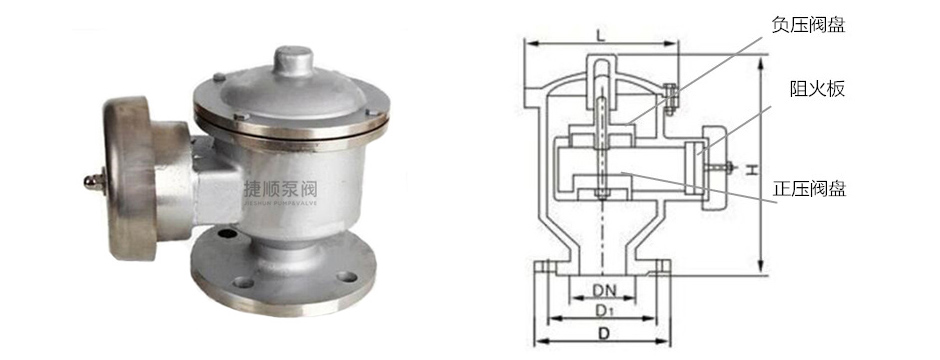

    产品结构图

    ZFQ-1型全天候防爆阻火呼吸阀主要技术参数:
    等级 操作压力
    A-级 +355Pa (36毫米水柱) -295Pa (30毫米水柱)
    B级 +980Pa (100毫米水柱) -295Pa (30毫米水柱)
    C级 +1765Pa(180毫米水柱) -295Pa (30毫米水柱)
    ZFQ-1型全天候防爆阻火呼吸阀主要外形与连接尺寸:
    公称通径
    (mm)
    安装尺寸(mm)
    D K L H n×φ
    DN25 115 85 160 165 4×14
    DN32 135 100 180 185 4×18
    DN40 145 110 190 190 4×18
    DN50 160 125 220 220 4×18
    DN80 195 160 270 260 8×18
    DN100 215 180 310 280 8×18
    DN150 280 240 380 330 8×22
    DN200 335 295 450 380 12×22
    DN250 395 350 520 420 12×22
    DN400 565 515 670 520 16×26
    ZFQ-1型防爆阻火呼吸阀安装:

    1.呼吸阀应安装在储罐气源的高点,以降低物料蒸发损耗和以便顺利地提供通向呼吸阀直接和大的通道。通常对于立式罐,呼吸阀应尽量安装在罐顶顶板范围内,对于罐顶需设隔热层的储罐、可安装在梯子平台附近;

    2.当需要安装两个呼吸阀时,它们与罐顶中心应对称布置;

    3.若呼吸阀用在氮封罐上,则氮气供气管的接管位置应远离呼吸阀接口,并由罐顶部插入储罐内约200mm,这样氮气进罐后不直接排出,达到氮封的目的。

    ZFQ-1防爆阻火呼吸阀维护与保养:

    为了呼吸阀使用,应在3-6个月内定期将波纹阻火层拆下,清洗干净,保证阻火层上每个孔畅通,防止堵塞,确保正常使用。定期检查通风气正、负阀盘动作是否灵活,导杆及阀盘接触密封面有无损坏,如有损坏应立即调换。在检查维护重新安装时,应保证阀内各结合面严密配合,阀盘升降灵活。新阀启用时,应安装前去掉阀盘间的防震物,否则呼吸阀将失灵。


    订货须知:
    订货时请注明:产品名称、公称通径、压力等级、材质、法兰标准、操作压力等详细参数。以上产品尺寸为常规通用型号。当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。

    若已经由设计单位选定呼吸阀、阻火器、石油配件、产品型号可直接向本公司销售部订购。

    我们愿以更好的产品质量、以优惠的价格、挑战市场。
