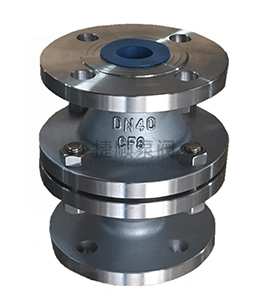

    GZW-I型不锈钢阻爆燃管道阻火器
    永嘉县捷顺泵阀有限公司,为广大客户提供好的GZW-I型不锈钢阻爆燃管道阻火器产品。我们愿以先进的设计和制造、用户至上的服务意识,为广大用户提供好的产品,满意的服务!
    专业服务:
    联系人:李先生
    手 机: 17857238911
    电 话: 0577-67338577
    在线服务:
    GZW-1型不锈钢阻爆燃管道阻火器产品概述:

    不锈钢管道阻火器有芯件和壳体两大部分组成,芯件是核心,是有两层(四层或六层)的不锈钢带,一层被压成波纹形,另一条平面钢带则将它围绕圆心紧紧缠绕而成,从而构成无数个端面,是小三角形直通流道,而且在芯件内部有一个十字结构的支架(或在表面压上Y型架)借以增强芯件的牢固性,避免芯件被点燃的介质所产生的爆炸压力冲散,介质从三角形流道中通过,阻火器也正是通过他/它来阻止火焰在管道中蔓延,其原理为"器壁效应",就是火焰与器壁进行能量转换,降低了温度,以此原理来设计三角形孔的高度阻止火焰的通过,再加上阻垢的流道长度来吸收火焰的热量,使其火焰在芯件中熄灭避免了气体在芯件的另一端被复燃的可能性。

    不锈钢管道阻火器主要用途:

    安装在输送可燃性气体,液体的管道上,如火炬系统,油气回收,加热炉燃料气的管网上,气体进化系统,煤矿瓦斯排放系统及乙炔,氢气,氧气输送系统等。

    不锈钢管道阻火器结构特点:

    用来阻止易燃气体、液体的火焰蔓延和防止回火而引起爆炸的装置。通常装在输送或排放易燃易爆气体的储罐和管线上。如火炬、加热燃烧系统、石油气体回收系统或其它易燃气体系统。

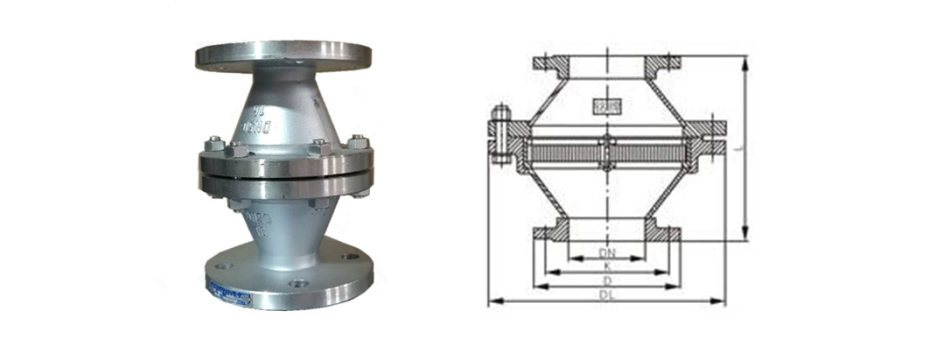

    结构图;

    \
    不锈钢管道阻火器外形尺寸与法兰连接尺寸:PN16/PN10
    公称通径DN(mm) 重量(Kg/台) 外形尺寸(mm) 注:4层阻火芯H高加45mm
    L H D K n-Φ
    DN15 5 125 142 95 65 4*14
    DN20 5 125 142 105 75 4*14
    DN25 6 130 155 115 85 4*14
    DN32 8 150 168 135 100 4*18
    DN40 9.5 170 180 150 110 4*18
    DN50 12 190 200 165 125 4*18
    DN65 15.5 205 210 180 145 8*18
    DN80 19 220 220 200 160 8*18
    DN100 22 240 240 220 180 8*18
    DN125 32 280 260 245 210 8*18
    DN150 41/37 330/310 285/265 285/280 240 8*22
    DN200 58/50 380/360 325/285 340/335 295 12*22/8*22
    DN250 80/72 450/430 365/315 405/395 355/350 12*26/12*22
    DN300 120/110 520/495 400/370 460/445 410/400 12*26/12*22
    DN350   595/585 420/400 520/505 470/460 16*26/16*22
    DN400   645/635 450/430 580/565 525/515 16*30/16*26
    DN450   710/690 480/450 640/615 585/565 20*30/20*26
    DN500   780/750 520/490 715/670 650/620 20*33/20*26
    DN600   895/860 550/520 840/780 770/725 20*36/20*33
    不锈钢阻火器安装与维护:

    管道阻火器与管路连接可水平安装也可垂直安装,定期检查,一旦发现堵塞,应用高压蒸气、压缩空气或有机溶剂清冼,如发现芯件机械性损坏或被介质腐蚀后,应立即更换。


    订货须知:
    订货时请注明:产品名称、公称通径、压力等级、材质、法兰标准、操作压力等详细参数。以上产品尺寸为常规通用型号。当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。

    若已经由设计单位选定呼吸阀、阻火器、石油配件、产品型号可直接向本公司销售部订购。

    我们愿以更好的产品质量、以优惠的价格、挑战市场。
